13D101-7預制分支和鋁合金電力電纜圖集替代了原有00D101-7圖集，該圖集一般被簡稱為13d1017圖集。在本節內容中東坡小編為大家整理帶來的是一份由27頁組成的13d1017圖集，該13d1017圖集為pdf格式高清完整版，圖集字跡清晰無水印，是一份十分難得的優質圖集，如果你需要這份免費圖集的話，點擊本文相應的下載地址進行下載即可哦！
13d1017圖集目錄
目錄1
編制說明 2
預制分支電力電纜安裝 4
預制分支電力電纜在托盤上安裝 6
預制分支電力電纜吊裝示意圖 7
預制分支電力電纜吊具安裝 8
電纜支架及電纜夾板 9
預制分支電力電纜規格表 10
鋁合金鎧裝電纜水平或垂直敷設 11
鋁合金鎧裝電纜吊架敷設 12
鋁合金鎧裝電纜沿墻或支架敷設 13
鋁合金電纜分支方式 14
連接用端子及中間接頭 15
銅鋁過渡端子 16
鋁合金電纜安裝壓接式端子工序 17
轉接銅排規格及圖示 18
相關技術資料
鋁合金電纜敷設方式說明 19
鎧裝型鋁合金電纜持續載流量 21
非鎧裝型鋁合金電纜持續載流量 22
中壓鋁合金電纜持續載流量 23

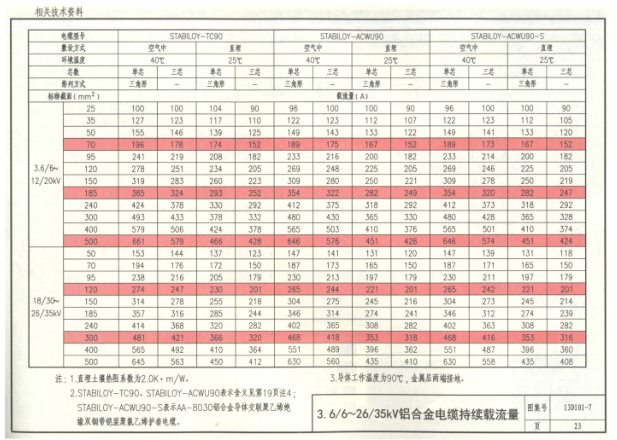

13d1017圖集內容簡介
該圖集是對原00D101-7《預制分支電力電纜安裝》的修編。此次修編根據國家現行有關標準，并結合實際需要，加入鋁合金電力電纜設計與安裝的內容。修編后的圖集主要內容包括預制分支電力電纜的安裝、鋁合金電力電纜的安裝及載流量等設計選型數據，供設計和施工人員參考使用。本圖集適用于工業、民用建筑中0.6/1kV預制分支電纜及非消防負荷配電線路用鋁合金電纜的設計、施工和驗收。本圖集給出了預制分支和鋁合金電力電纜在使用中常用的數據、施工方法和注意事項，方便設計和施工人員選用。
