13J104蒸壓加氣混凝土砌塊/板材構造圖集，一般被簡稱為13j104圖集，本節內容東坡小編為大家整理帶來的是一份由178頁組成的13j104圖集，該圖集為pdf高清電子版，圖集內容完整無水印，非常適合作為參考資料使用，如果你此時正在尋求一份13j104圖集免費下載文檔，那么該13j104圖集無疑是你的不二之選，有需要的朋友們趕緊來下載吧！以下有關于該圖集的適用范圍及主要內容、編制特點及圖樣，希望對大家有所幫助！
13j104圖集內容簡介
編制特點：本圖集所編內容較全面，各部分說明論述詳細，為建筑專業及結構專業人員了解、熟悉蒸壓加氣混凝土砌塊、板材設計、選用等技術及性能要求提供可靠技術支撐；編入節能、隔聲等方面的相關數據，便于查找、選用，具有較強的指導性和實用性。圖集所編建筑構造詳圖及結構構造詳圖的深度均達到施工圖要求，設計人員可直接選用，施工單位照?qǐng)D施工；列表部分供設計及科研教學人員參考使用。
適用范圍：本圖集適用于非抗震和抗震設防烈度為6、7、8度地區的蒸壓加氣混凝土砌塊作為承重墻、非承重內外墻及蒸壓加氣混凝土板材作為非承重內外墻的新建、改建和擴建的民用、工業建筑工程�？晒┰O(shè)計、施工、監理等單位相關技術人員使用。
主要內容：本圖集編入常用和成熟的蒸壓加氣混凝土砌塊和板材用于各類型工程中的建筑構造節點和結構構造節點等，不僅滿足現行規范要求，而且滿足常用產品技術要求，內容分為蒸壓加氣混凝土砌塊構造、蒸壓加氣混凝土板材構造、屋面構造、圍護結構節能設計、配套材料及工程做法表、蒸壓加氣混凝土制品物理性能表以及適用于不同氣候區，不同的容重和厚度組合的單一材料墻體和加氣混凝土砌塊、板材與高效保溫材料復合的墻體熱工性能選用表等部分。
13j104圖集目錄
目錄1
總說明5
A 建筑構造
A1 蒸壓加氣混凝土砌塊
蒸壓加氣混凝土砌塊建筑說明A1
外墻鋼筋混凝土框架結構砌塊填充墻
砌塊外墻排塊示例圖A5
鋼筋混凝土梁柱外包外墻連接構造詳圖A8
鋼筋混凝土梁柱內嵌外墻連接構造詳圖A9
鋼筋混凝土梁柱內嵌外墻連接構造詳圖(梁柱外保溫)A10
鋼筋混凝土梁柱內嵌外墻連接構造詳圖(外墻外保溫)A11
外墻一鋼框架結構(H≤24m)砌塊填充墻
鋼結構梁柱外包外墻連接構造詳圖A12
外墻一砌塊低層承重結構
砌塊低層承重結構工程示例圖A13
內墻一鋼筋混凝土框架結構砌塊填充墻
鋼筋混凝土梁柱與砌塊內墻連接構造詳圖A16
內墻一鋼框架結構砌塊填充墻
鋼結構梁柱與砌塊內墻連接構造詳圖A17
A2 蒸壓加氣混凝土板
蒸壓加氣混凝土板建筑說明A18
外墻一鋼筋混凝土框架結構板材填充墻
板材外墻立面示例圖A22
鋼筋混凝土梁柱外包外墻板連接構造詳圖A23
鋼筋混凝土梁柱內嵌外墻板連接構造詳圖A24
鋼筋混凝土梁柱內嵌外墻板連接構造詳圖(梁柱外保溫)A25
鋼筋混凝土梁柱內嵌外墻板連接構造詳圖(外墻外保溫)A26
外墻一鋼框架結構(H≤24m)板材填充墻
鋼結構外包外墻板連接構造詳圖A27
外墻一拼裝大板
拼裝大板拼裝形式示例圖A28
拼裝大板拼裝形式、剖面示例圖A30
拼裝大板安裝示意圖A31
拼裝大板組裝示意圖A32
內墻鋼筋混凝土框架結構板材填充墻
鋼筋混凝土框架結構板材內墻連接構造詳圖A33
鋼筋混凝土梁柱與板材內墻連接構造詳圖A34
內墻一鋼框架結構板材填充墻
鋼結構梁柱與板材內墻連接構造詳圖A35
薄板
鋼結構梁柱外包防火薄板示意圖A36
A3 細部構造
砌塊
砌塊墻體門窗安裝詳圖索引圖A37
砌塊墻體門窗安裝構造詳圖A38
砌塊女兒墻構造詳圖A40
屋面變形縫構造詳圖A41
砌塊墻體接縫部位防裂做法構造詳圖A42
砌塊墻體培縫做法構造詳圖A43
板材
板材墻體門窗安裝詳圖索引圖A44
板材墻體門窗安裝構造詳圖A45
板材女兒墻構造詳圖A49
板材墻體板縫做法選用表A50
板材內墻安裝構造詳圖A51
板材內墻安裝示例圖A52
通用
外墻基礎及勒腳構造詳圖A53
地下室外墻及勒腳構造詳圖A55
附墻配件安裝構造詳圖A57
附墻暗裝配件、暗管及穿墻管安裝構造詳圖A58
壁柜安裝構造詳圖A59
頂柜安裝構造詳圖A60
A4 工程做法
外墻面做法選用表A61
內墻面做法選用表A62
內墻面做法選用表、屋面做法選用表A63
A5 建筑附錄
建筑附錄1 主要配套材料參考技術指標A64
建筑附錄2 施工工具示例圖A65
B 結構構造
B1 蒸壓加氣混凝土砌塊填充墻
蒸壓加氣混凝土砌塊填充墻結構說明B1
蒸壓加氣混凝土砌塊填充墻允許計算高度B3
砌塊與主體結構剛性連接
鋼筋混凝土柱外包外墻剛性連接構造詳圖B4
鋼筋混凝土柱內嵌外墻剛性連接構造詳圖B5
砌塊與主體結構柔性連接
外墻
鋼筋混凝土梁柱外包外墻柔性連接構造詳圖B6
鋼筋混凝土柱內嵌外墻柔性連接構造詳圖B7
鋼筋混凝土梁柱內嵌外墻柔性連接構造詳圖(梁柱外保溫)B8
鋼筋混凝土梁柱內嵌外墻柔性連接構造詳圖(外墻外保溫)B9
鋼結構柱外包外墻柔性連接構造詳圖B10
內墻
鋼筋混凝土梁柱與砌塊內墻柔性連接構造詳圖B11
鋼結構梁柱與砌塊內墻柔性連接構造詳圖B13
砌塊內墻頂部L型鐵件連接構造詳圖B15
細部構造
鋼筋混凝土結構預埋件構造詳圖B16
構造柱及水平系梁預留筋構造詳圖B17
鋼筋混凝土結構砌塊墻布置示意圖B18
砌塊墻與構造柱連接及砌塊墻頂部做法構造詳圖B19
砌塊墻構造柱及水平系梁設置示意圖(無洞口)B20
砌塊墻構造柱及水平系梁設置示意圖(有洞口)B21
砌塊墻拉結構造詳圖B22
門洞口做法構造詳圖B23
門窗洞口加氣配筋過梁構造詳圖B24
水平配筋帶構造詳圖B25
U型砌塊構造柱及水平系梁構造詳圖B26
U型砌塊門洞口做法構造詳圖B27
砌塊女兒墻及墻上吊掛重物構造詳圖B28
B2 蒸壓加氣混凝土板
蒸壓加氣混凝土板結構說明B29
外墻
外墻板配筋選用表B32
外墻板洞口加強扁鋼選用表B33
外墻豎板洞口加強角鋼選用表B34
外墻橫板洞口加強角鋼選用表B36
外墻豎板連接構造詳圖索引圖B38
鋼筋混凝土框架結構外墻豎板根部連接構造詳圖B39
鋼筋混凝土梁外包外墻豎板連接構造詳圖B40
鋼筋混凝土柱外包外墻豎板連接構造詳圖B41
鋼筋混凝土結構內嵌外墻豎板連接構造詳圖B42
鋼結構外培豎板連接構造詳圖B43
鋼結構外墻豎板女兒墻及檐口連接構造詳圖B45
外墻橫板連接構造詳圖索引圖B46
鋼筋混凝土框架結構外墻橫板根部連接構造詳圖B47
鋼筋混凝土結構外墻橫板連接構造詳圖B48
鋼結構外墻橫板連接構造詳圖B50
外墻橫板女兒墻及檐口構造詳圖B52
內墻
板材內培連接構造詳圖索引圖B53
鋼筋混凝土結構板材內墻連接構造詳圖B54
鋼結構板材內墻連接構造詳圖B55
板材內墻板端連接構造詳圖B56
板材內墻彈性L型鐵件連接構造詳圖B57
細部
外墻豎板洞口角鋼加強構造詳圖B58
外墻豎板洞口扁鋼加強構造詳圖B59
外墻橫板洞口角鋼加強構造詳圖B60
外墻橫板洞口扁鋼加強構造詳圖B61
B3 結構附錄
結構附錄主要連接件選用表B62
C 熱工性能指標及選用表
蒸壓加氣混凝土構造熱工性能指標選用說明C1
Cl 蒸壓加氣混凝土材料熱工指標選用表
蒸壓加氣混凝土材料導熱系數和蓄熱系數設計計算值C2
熱工性能指標選用表計算取值C3
C2 蒸壓加氣混凝土外墻熱工指標選用表
嚴寒和寒冷地區居住建筑砌塊(板)外墻熱工指標選用表C4
嚴寒和寒冷地區公共建筑砌塊(板)外墻熱工指標選用表C5
夏熱冬冷地區居住建筑砌塊(板)外墻熱工指標選用表C6
夏熱冬冷地區公共建筑砌塊(板)外墻熱工指標選用表C8
夏熱冬暖地區居住建筑砌塊(板)外墻熱工指標選用表C10
夏熱冬暖地區公共建筑砌塊(板)外墻熱工指標選用表C11
蒸壓加氣混凝土外墻板熱工指標選用表C12
C3 蒸壓加氣混凝土外墻外保溫?zé)峁ぶ笜?biāo)選用表
嚴寒和寒冷地區居住建筑、公共建筑砌塊復合保溫材料外墻外保溫?zé)峁ぶ笜?biāo)選用表C13～C17
夏熱冬冷地區居住建筑、公共建筑砌塊復合保溫材料外墻外保溫?zé)峁ぶ笜?biāo)選用表C18～C22
C4 蒸壓加氣混凝土保溫屋面熱工指標選用表
蒸壓加氣混凝土砌塊復合屋面熱工指標選用表C23
蒸壓加氣混凝土屋面板熱工指標選用表C24
C5蒸壓加氣混凝土內墻熱工指標選用表
蒸壓加氣混凝土砌塊內墻熱工指標選用表C25
蒸壓加氣混凝土板內培熱工指標選用表C26
相關技術資料170

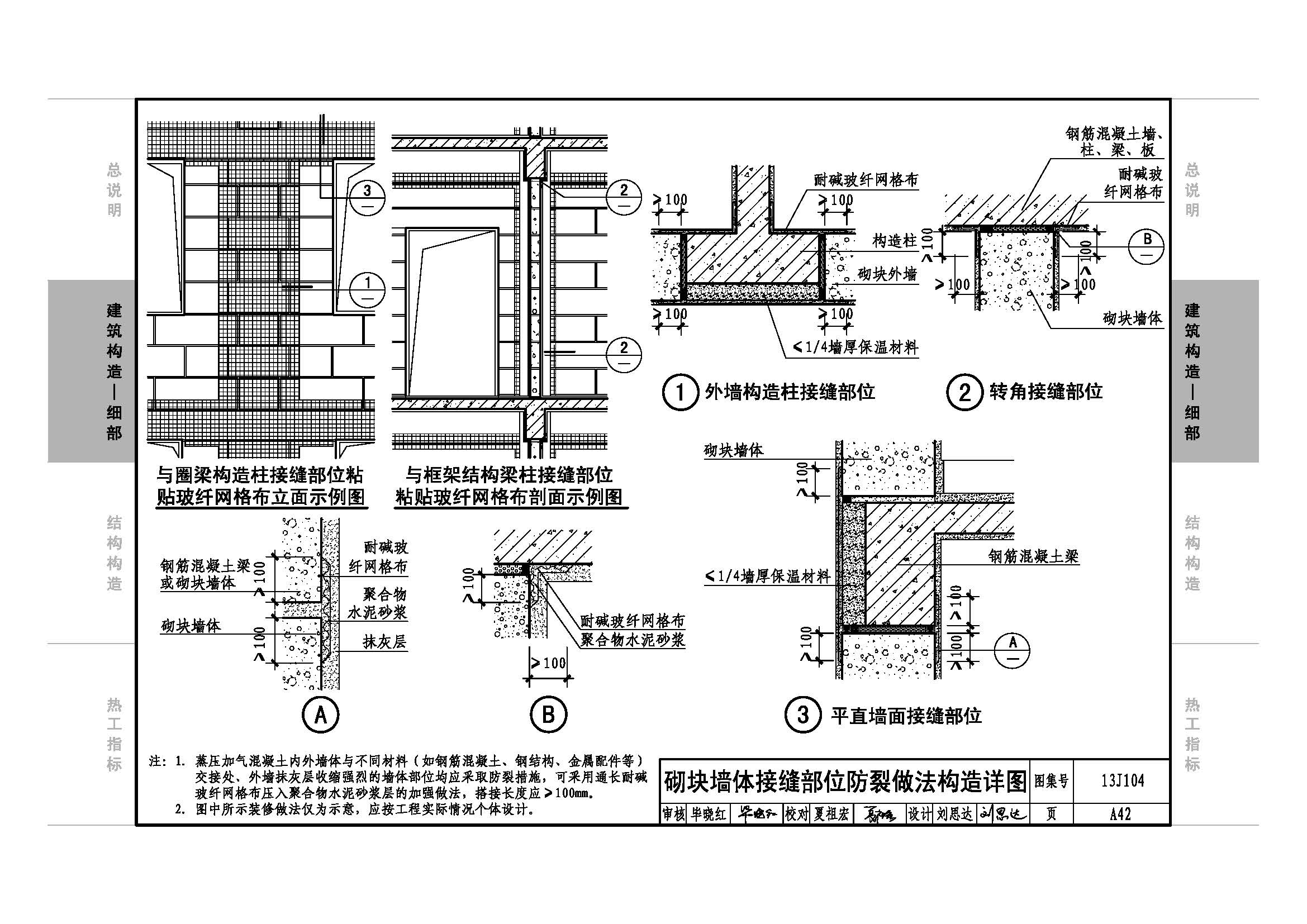

13j104圖集樣張
