經常看到有朋友問建筑施工圖怎么畫的問題，鑒于此，在本節內容中東坡小編便為大家整理帶來了一份docx格式word完整版建筑施工圖繪制手冊——一份內容十分完整詳細的建筑施工圖紙教程，該教程詳細介紹了建筑總平面圖、平面圖、立面圖、剖面圖、詳圖及工業建筑施工圖的作用、圖示內容及畫法與識讀方法等內容，點擊本文相應的下載地址進行下載后即可查閱該教程的全部?jī)?nèi)容，歡迎有需要的朋友們前來下載！

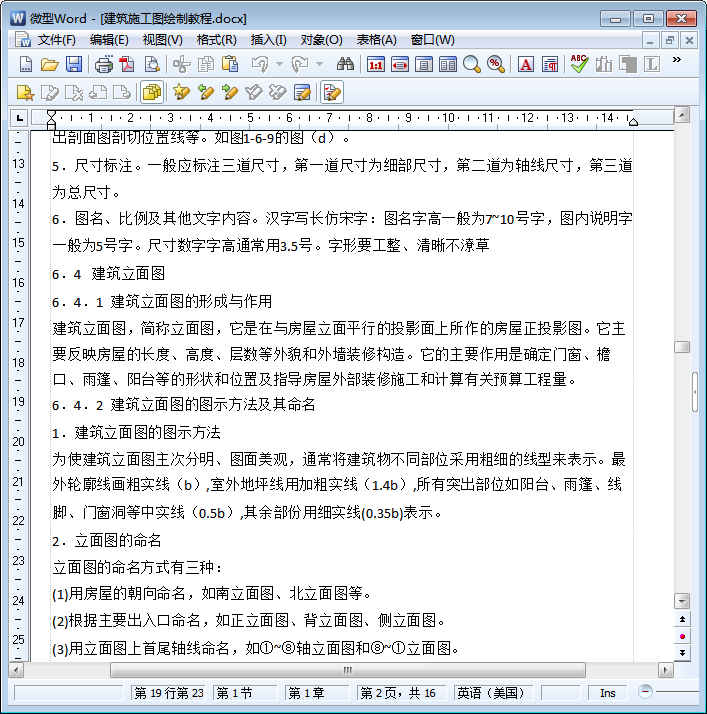

建筑施工圖紙教程內容節選

……

本章的重點是：建筑總平面圖、平面圖、立面圖、剖面圖、詳圖及工業建筑施工圖的作用、圖示內容及畫法與識讀方法。本章的難點是：建筑總平面圖、立面圖、剖面圖、詳圖及工業建筑施工圖的畫法與識圖。

房屋施工圖是用來表達建筑物構配件的組成、外形輪廓、平面布置、結構構造以及裝飾、尺寸、材料做法等的工程圖紙，是組織施工和編制預、決算的依據。

建造一幢房屋從設計到施工，要由許多專業和不同工種工程共同配合來完成。按專業分工不同，可分為：建筑施工圖（簡稱建施）、結構施工圖（簡稱結施）、電氣施工圖（簡稱電施）、給排水施工圖（簡稱水施）、采暖通風與空氣調節（簡稱空施）及裝飾施工圖（簡稱裝施）。本教材由于受篇幅限制，只就建筑施工圖的繪制步驟及其識讀方法做了簡要介紹，其它施工圖的識讀方法此處不作介紹。

建筑施工圖：主要用來表達建筑設計的內容，即表示建筑物的總體布局、外部造型、內部布置、內外裝飾、細部構造及施工要求。它包括首頁圖、總平面圖、建筑平面圖、立面圖、剖面圖和建筑詳圖等。

……

6．1．2設計總說明

主要說明工程的概況和總的要求。內容包括工程設計依據（如工程地質、水文、氣象資料）；設計標準（建筑標準、結構荷載等級、抗震要求、耐火等級、防水等級）；建設規模（占地面積、建筑面積）；工程做法（墻體、地面、樓面、屋面等的做法）及材料要求。

下面是某住宅樓設計說明舉例：

1．本建筑為長沙某房地產公司經典生活住宅小區工程9棟，共6層，住宅樓底層為車庫，總建筑面積3263.36m2,基底面積538.33 m2。

2．本工程為二類建筑，耐火等級二級，抗震設防烈度六度。

3．本建筑定位見總圖；相對標高±0.000相對于絕對標高值見總圖。

4．本工程合理使用50年；屋面防水等級Ⅱ級。

5．本設計各圖除注明外，標高以米計，平面尺寸以毫米計。

6．本圖未盡事宜，請按現行有關規范規程施工。

7．墻體材料及做法：砌體結構選用材料除滿足本設計外，還必須配合當?shù)亟ㄔO(shè)行政部門政策要求。地面以下或防潮層以下的砌體，潮濕房間的墻，采用MU10粘土多孔磚和M7.5水泥砂漿砌筑，其余按要求選用。

骨架結構中的填充砌體均不作承重用，其材料選用按表1-6-2：

……
